ShotStopper 定量萃取模块

简介

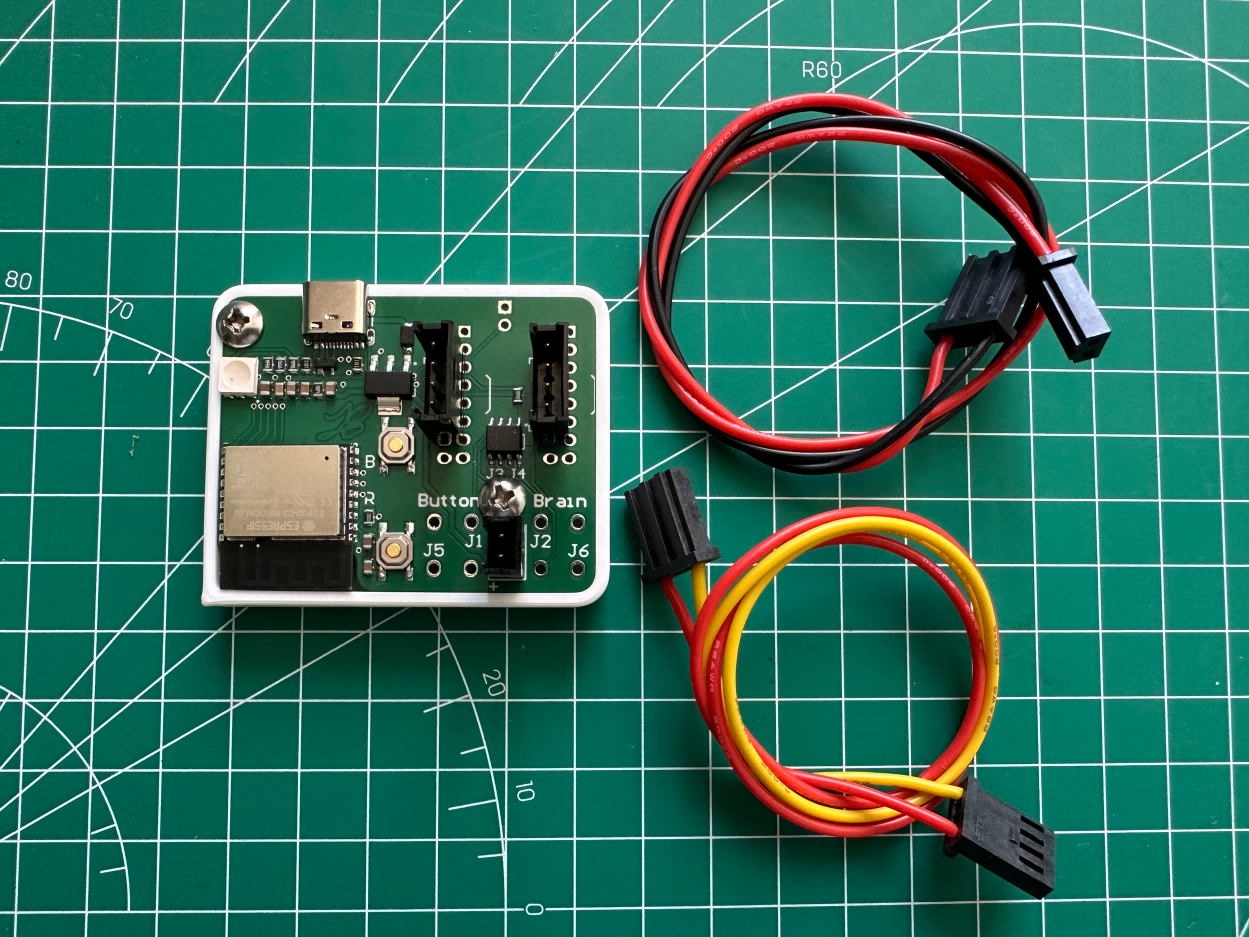

ShotStopper

ShotStopper 是一款全新开发的只能智能萃取控制模块，可让你的意式咖啡机实现按重量自动定量萃取。无需额外的屏幕、无需旋钮，不破坏原有机器外观，安装快速仅需要15分钟左右，可无损复原。

核心功能

  • 萃取开始自动去皮归零
  • 自动控制称的计时器启动与停止
  • 萃取开始自动去皮归零
  • 智能滴液预测
  • 支持通过蓝牙无线修改目标萃取重量
  • Type-C 固件更新、串口调试、可选供电
  • RGB设备状态指示灯

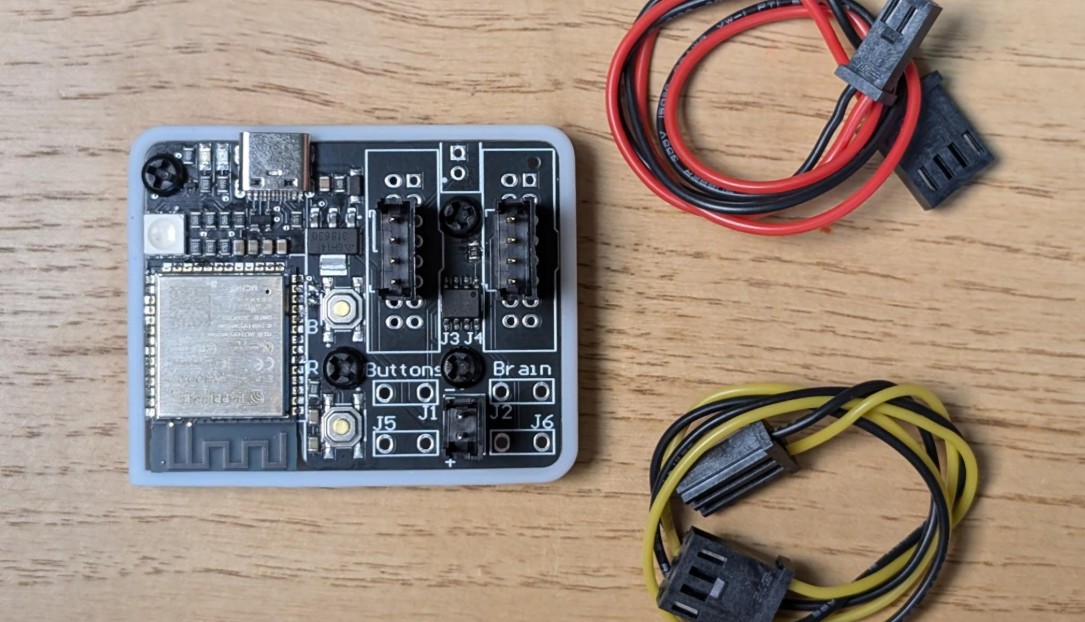

    • 包含配件

  • 已预烧录固件的 V3.1 定制电路板，适配你的咖啡机型号。
  • 带双面胶的塑料半壳，用于在咖啡机内部固定。
  • 耐高温线材及预接线插头，按机型匹配。
  • 拆装需要用到的工具及固定扎带等。

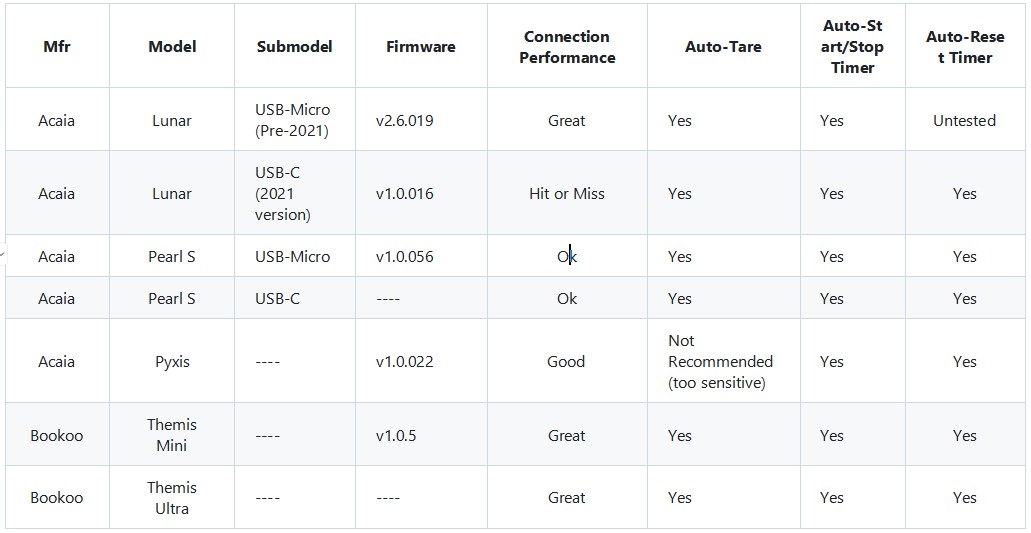

    • 兼容咖啡称

    Scale

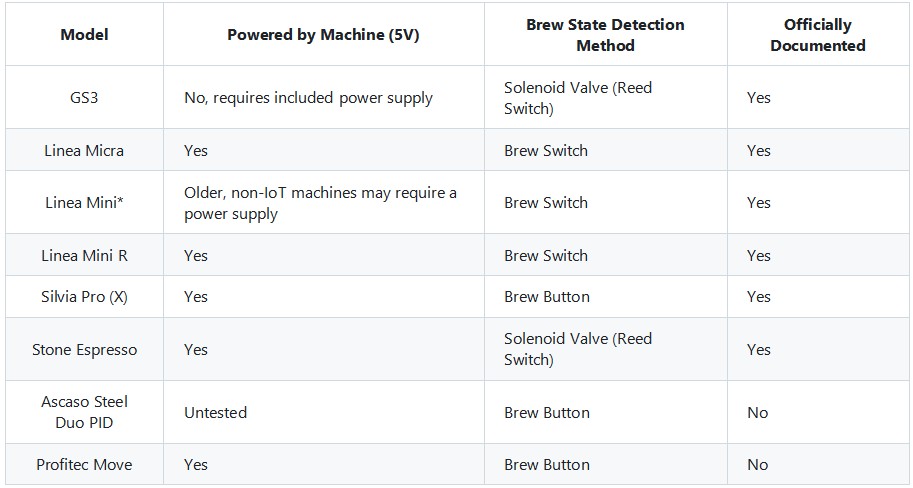

    兼容咖啡机

    Espresso Machine
    注意：尽管 Acaia Lunar 2021 理论上可兼容，但近期用户反馈存在连接稳定性问题，目前不推荐使用。

    技术规格

  • 尺寸:56mm × 46mm × 21.2mm（不含线材）
  • 主控芯片：ESP32-C3 WROOM
  • 无线：蓝牙 4.2（BLE）
  • 开发环境：Arduino IDE（基于 ESP IDF）
  • 供电：5V / 100mA
  • 指示灯：RGB 状态灯
  • 接口：Type C
  • 配套 App：shotStopper Companion for Android or iOS

    • 重要声明

    安装需要拆解咖啡机，可能导致设备原厂保修失效。购买并安装即表示您已充分知晓风险，并自愿承担任何可能造成的设备损坏责任。

    适用于Silvia Pro, GS3, Micra, Mini, and Stone

    1. 入门指南

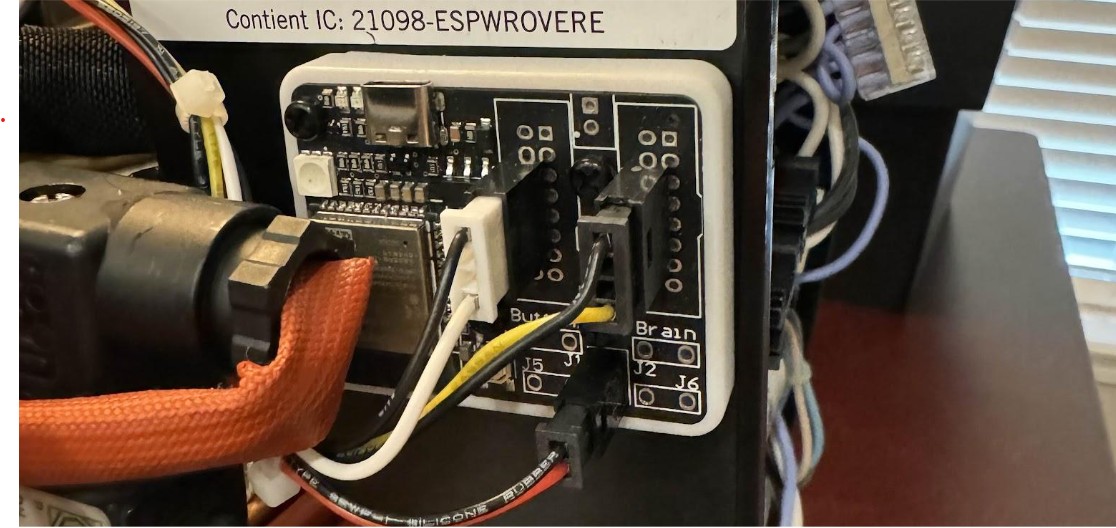

    shotStopper

    本模块通过蓝牙连接咖啡秤，自动控制咖啡机萃取开关，实现精准定量萃取。

    • 支持绝大多数意式咖啡机与蓝牙咖啡秤。
    • 萃取重量可自由设置，断电记忆。
    • 自动学习滴液量，越用越精准，最终可达到±1g精度。

    推荐使用无底手柄，出厂默认为使用无底手柄萃取36g液重。如果使用有嘴手柄需要通过前几次萃取来进行补偿。

    2. Micra / Mini R 安装步骤

    拆机可能影响原厂保修，风险自负。

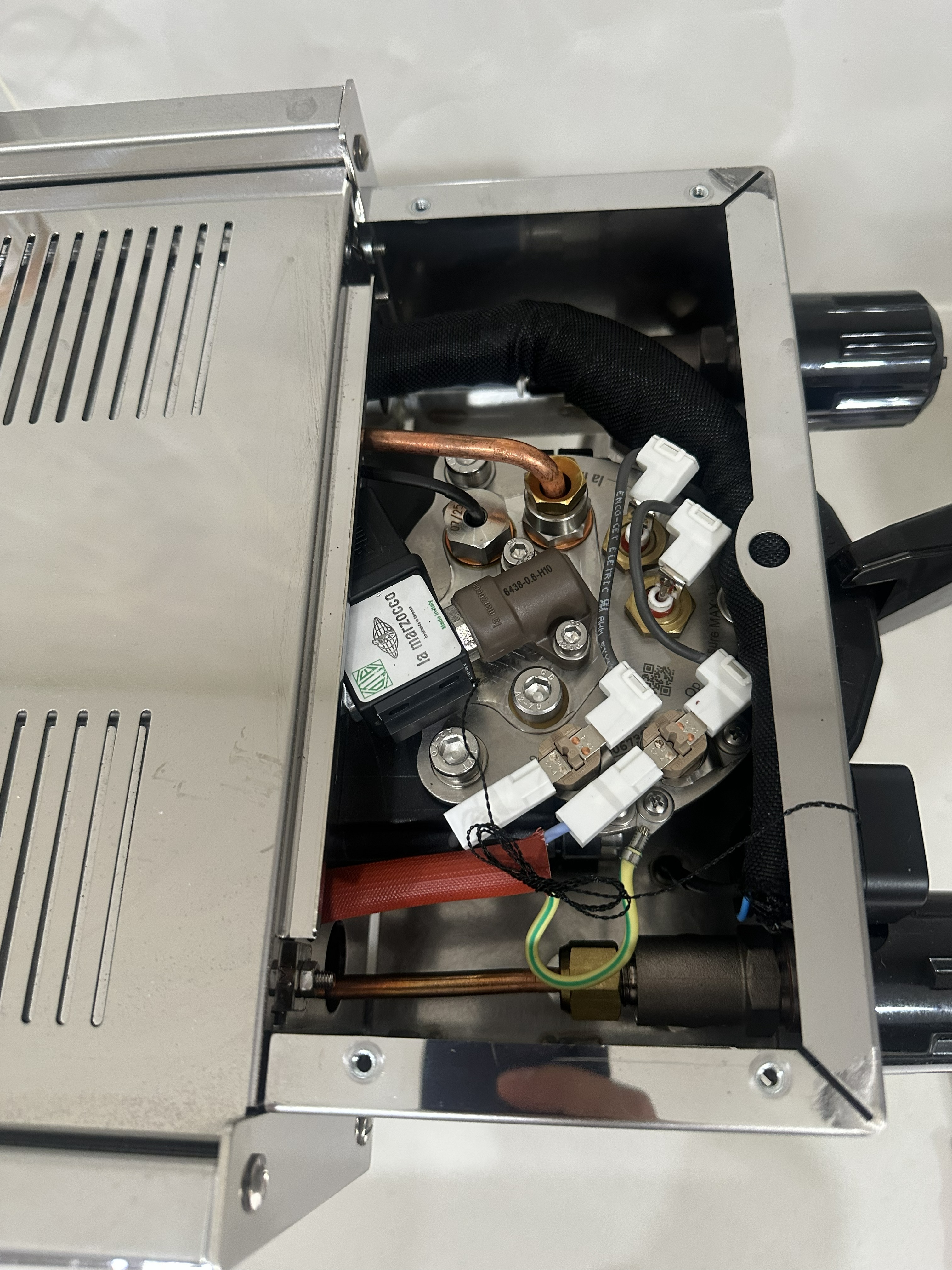

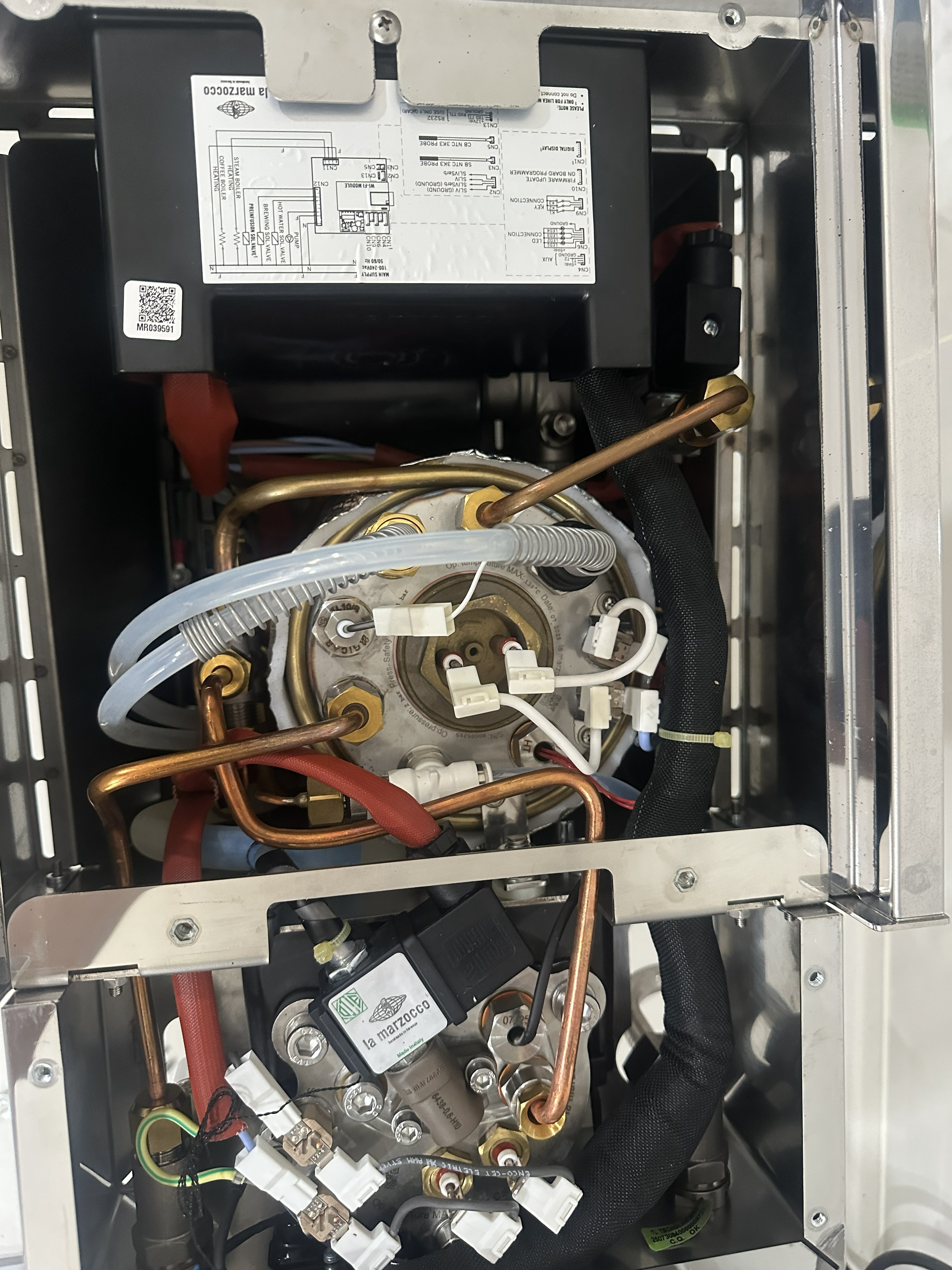

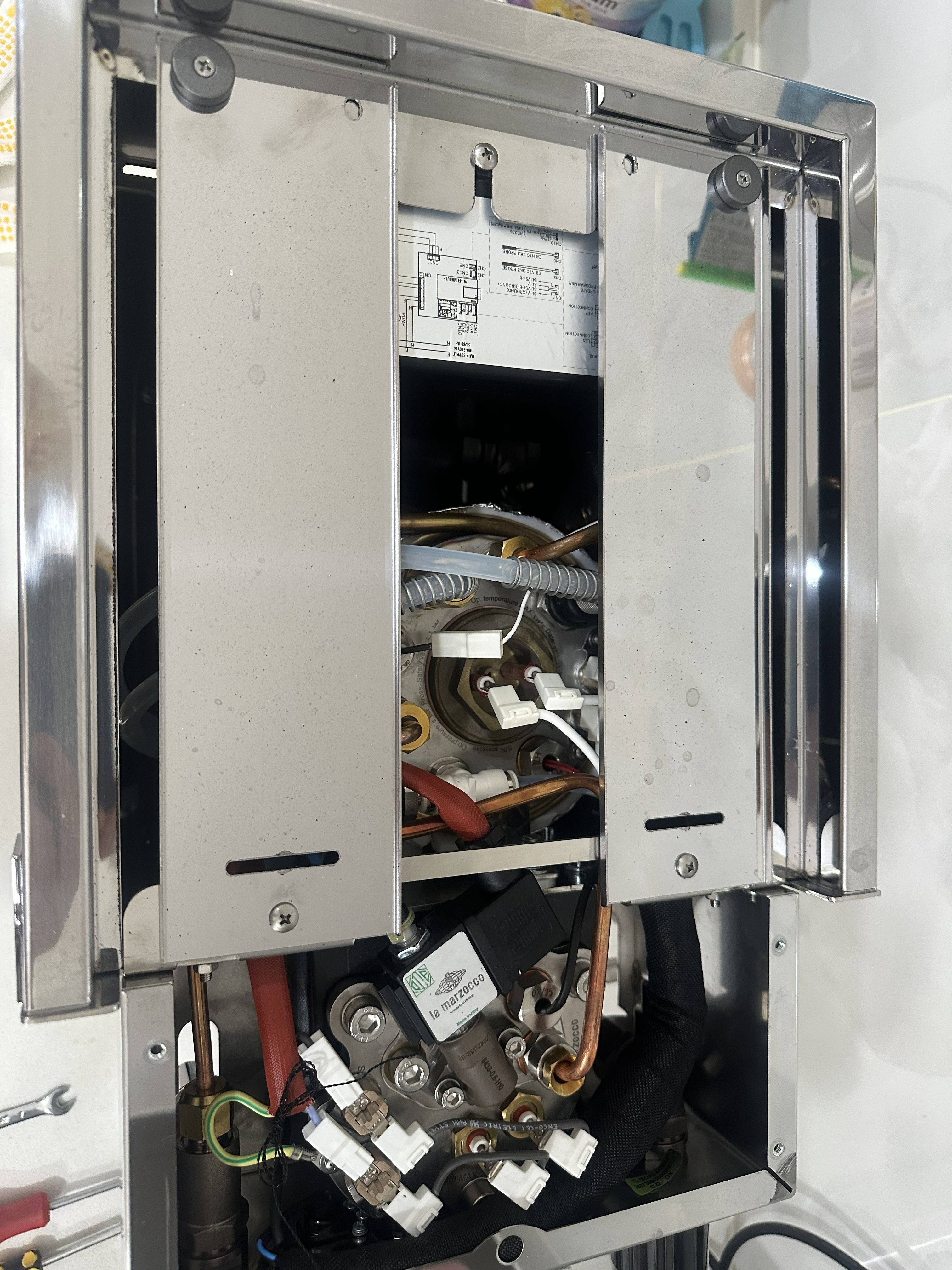

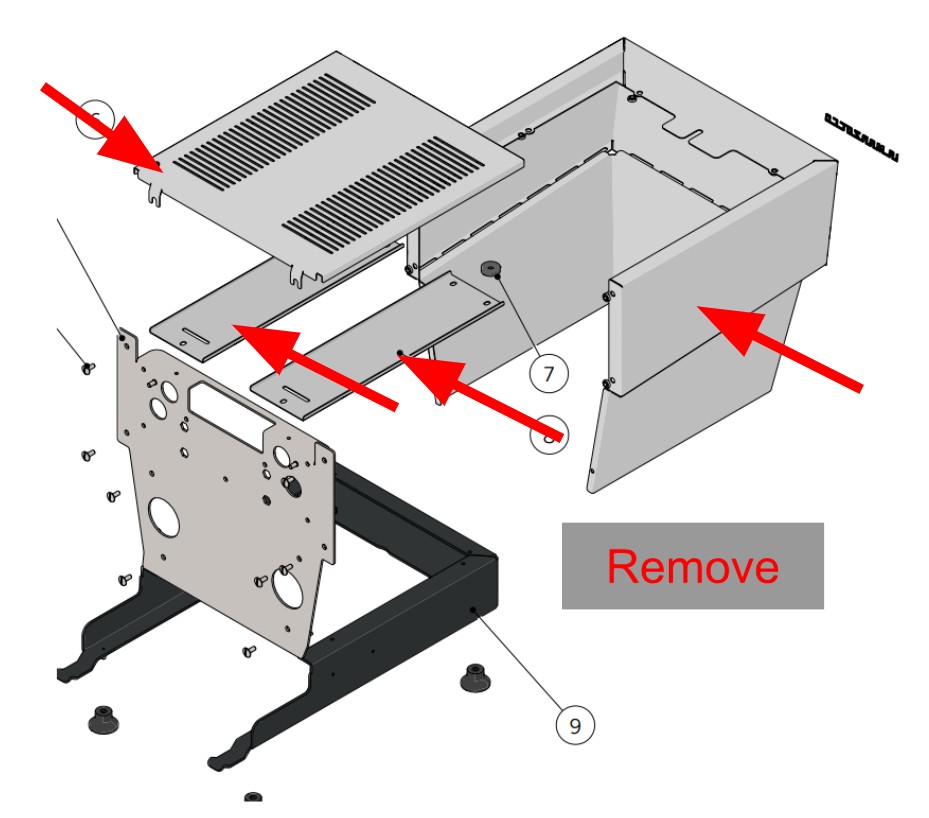

    步骤1： 取下咖啡机上盖、侧板、接水盘。
    安装示意图
    安装示意图
    安装示意图
    安装示意图
    安装示意图

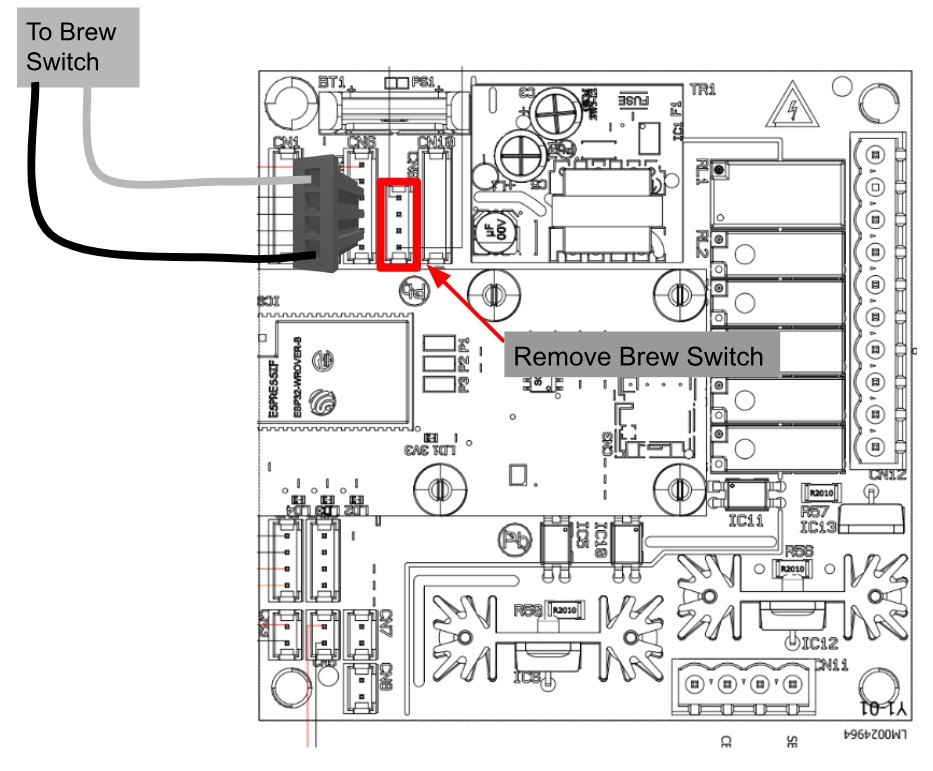

    步骤2： 找到主板上4针萃取开关接口。
    安装示意图

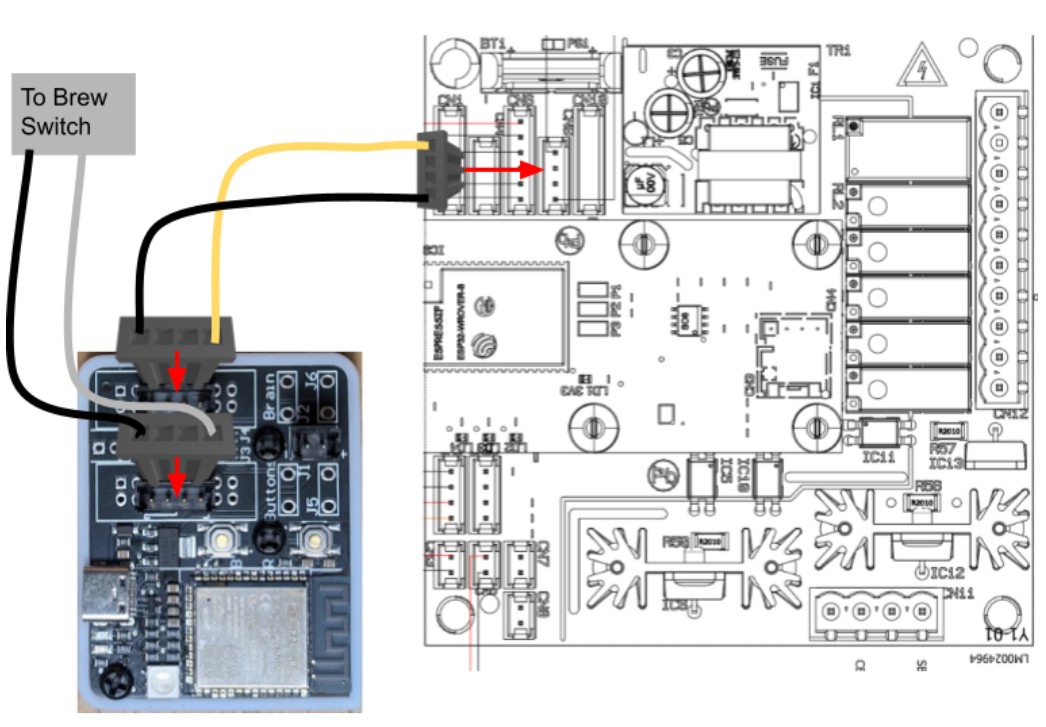

    步骤3： 将原插头插入模块 Buttons 接口。
    步骤4： 使用附带线材连接主板原接口与模块 Brain。
    安装示意图

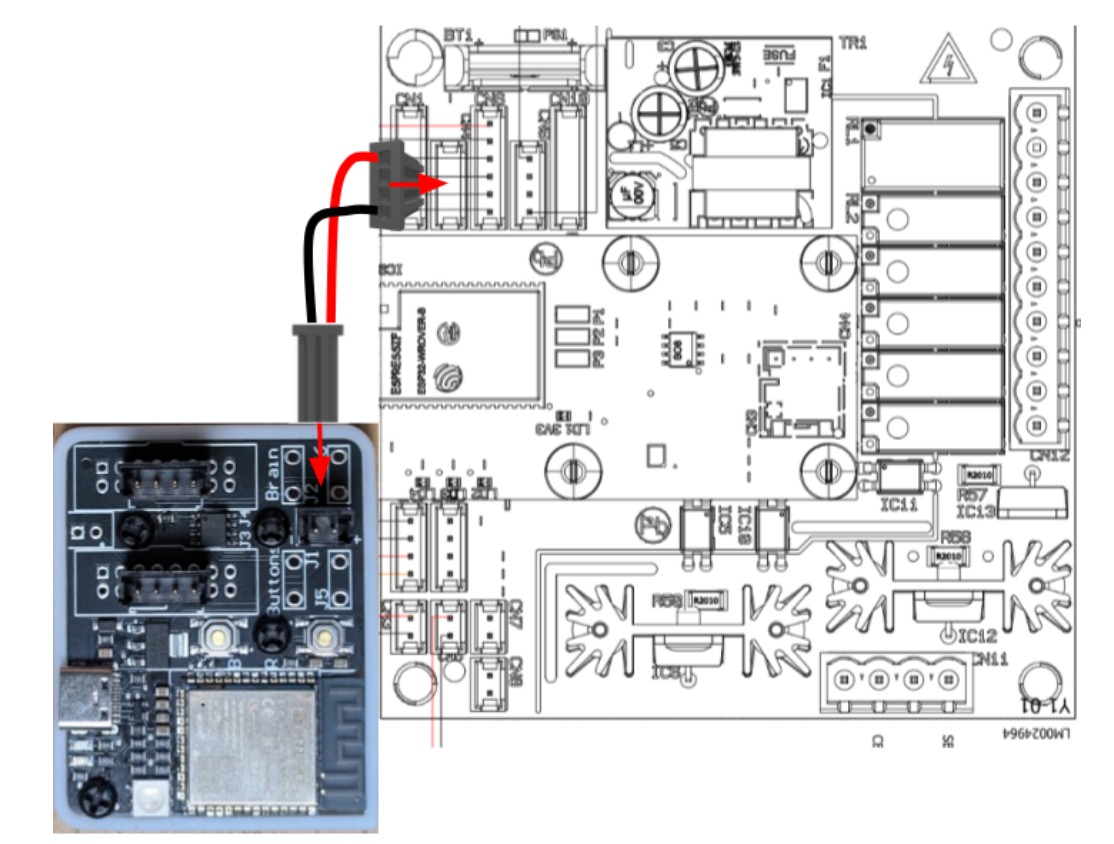

    步骤5： 连接供电线到主板 CN4 与模块供电口。
    安装示意图

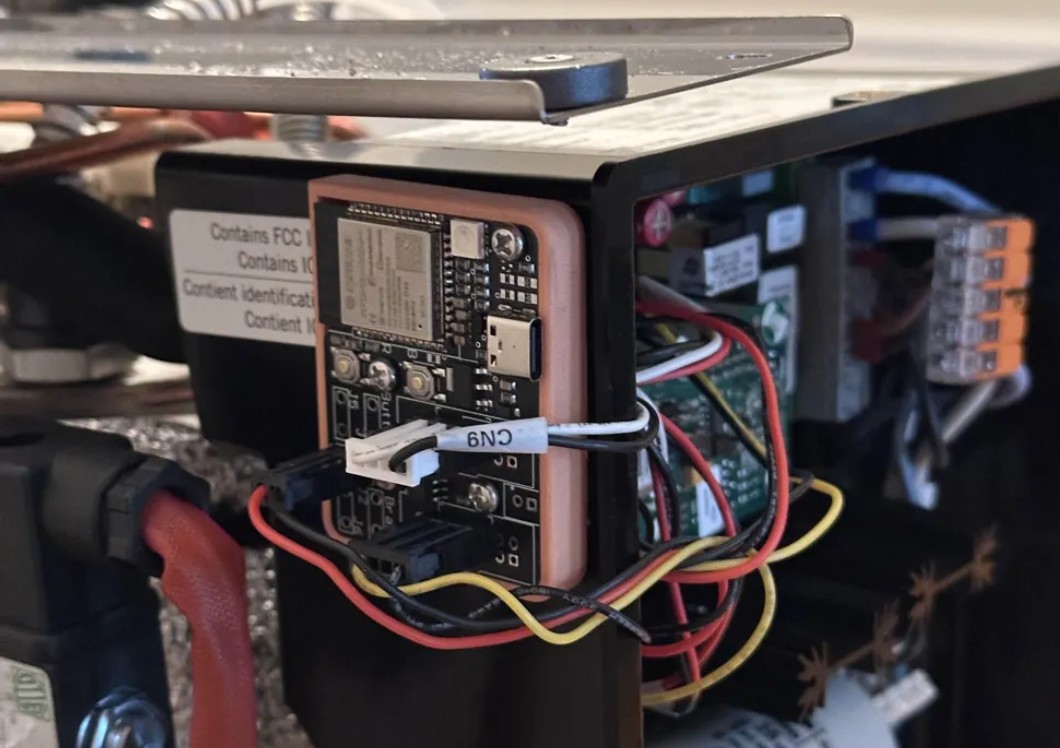

    步骤6： 将模块固定在机壳内侧，远离主板。
    安装示意图

    3. 蓝牙称设置

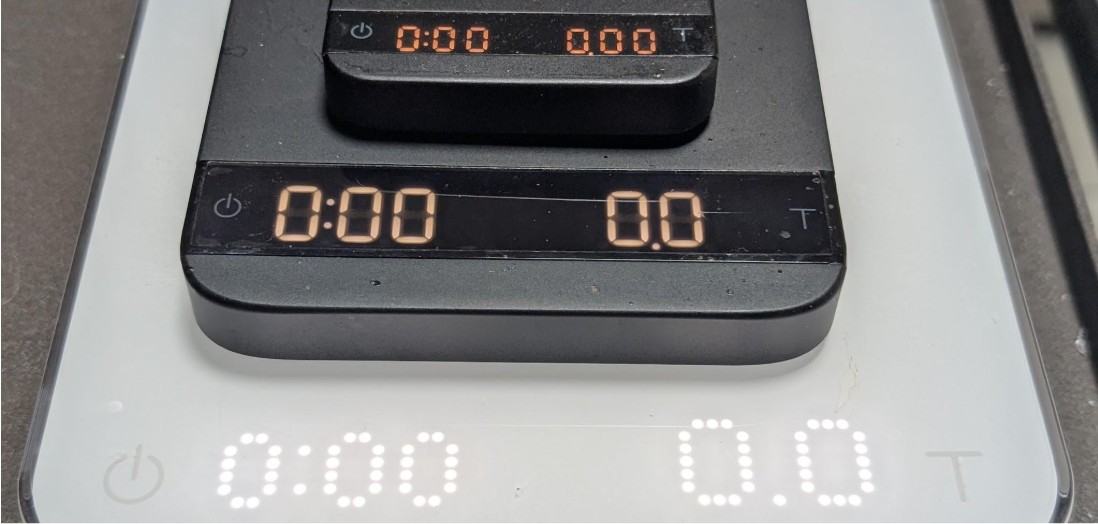

    蓝牙秤设置

    Acaia 秤

    • 切换到 Dual Mode 双显模式
    • 开启 Beep 提示音
    • 开机后等待 10 秒再使用

    Bookoo 秤

    • 切换到 自动模式
    注意：如果模式设置不对，定量模块默认萃取50秒（发货前可根据需要预设）后停止。

    4. 萃取过程

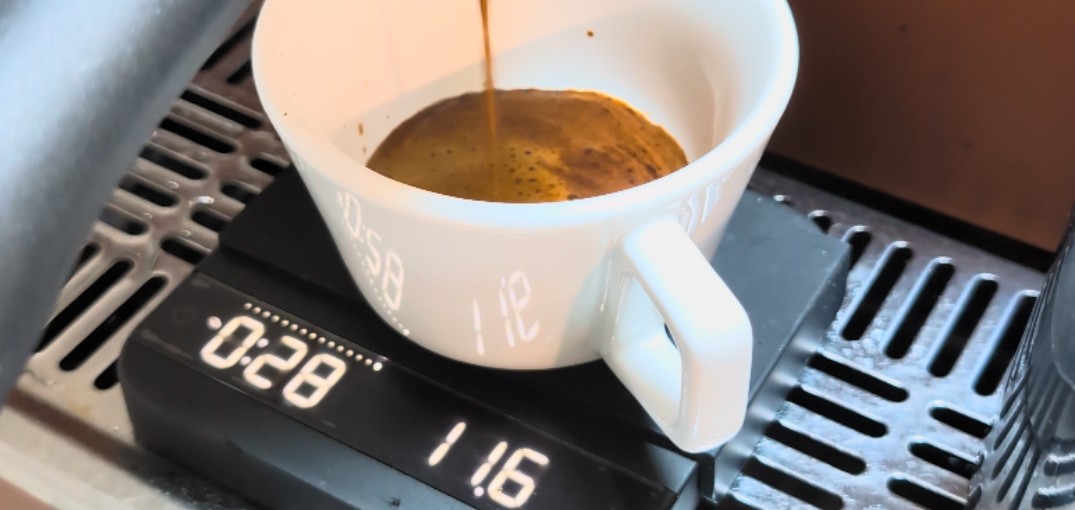

    萃取流程

    拨杆机型（Micra / Mini）

    1. 安好手柄、咖啡秤和咖啡杯
    2. 打开萃取拨杆 → 自动去皮、开始计时
    3. 3 秒后松开拨杆，由模块接管萃取过程
    4. 咖啡液达到目标重量后，自动停止萃取
    5. 等待几秒尾液滴完后移走杯子
    6. 中途如果想停止萃取，手动按压称或者右边的按键即可。
    注意：如果模式设置不对，定量模块默认萃取50秒（发货前可根据需要预设）后停止。

    按键机型（GS3 / Silvia Pro）

    1. 按下萃取键
    2. 模块自动开始称重与计时
    3. 达到目标重量自动停止

    5. 修改目标克重

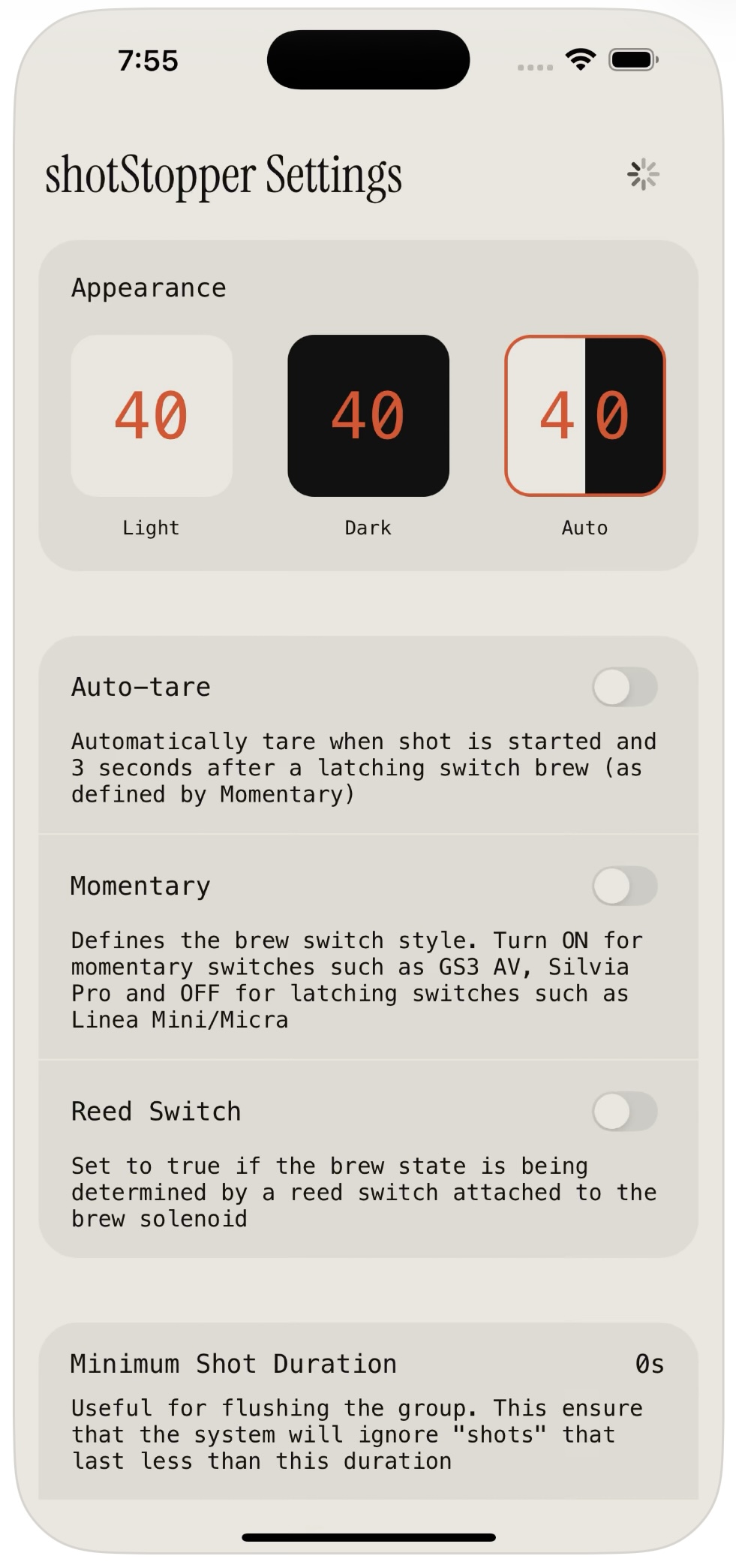

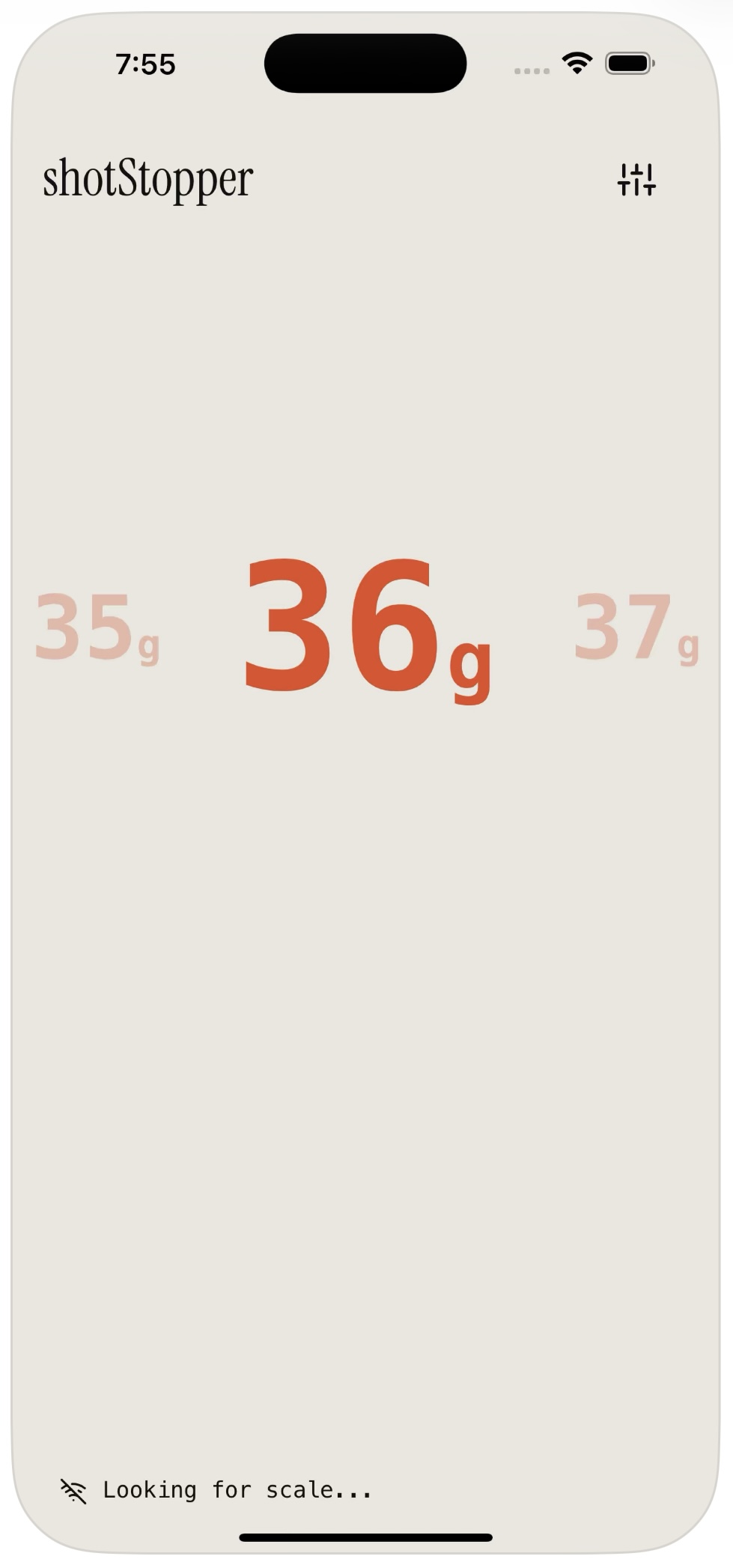

    • 下载 App：shotStopper Companion
    • 打开手机蓝牙，App 自动连接模块
    • 滑动界面即可修改目标萃取重量
    • 修改后自动保存，断电不丢失
    APP设置
    APP设置

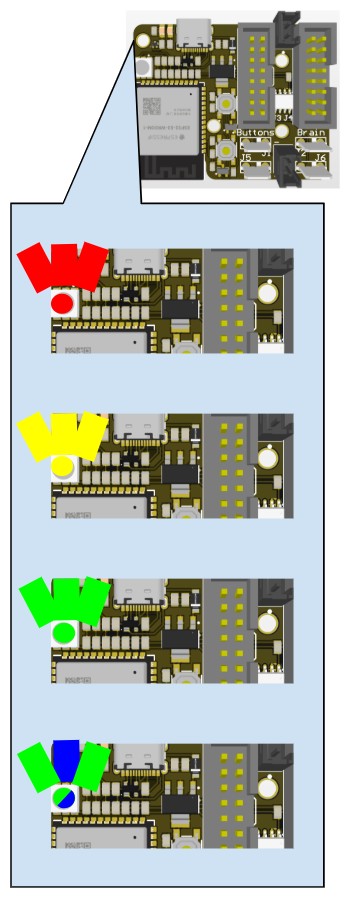

    6. LED 指示灯

    指示灯说明
    未连接咖啡秤 / 连接失败
    已连接咖啡秤，准备就绪
    待机 / 萃取完成
    萃取进行中

    7. 固件更新

    • 使用 Type-C 数据线连接模块与电脑
    • 打开官方固件更新工具
    • 点击更新，等待完成
    • 更新过程中请勿断电

    固件更新可获得新功能、稳定性优化与新设备支持。

    定量萃取模块 by iShangCoffee
